Como usar um megômetro

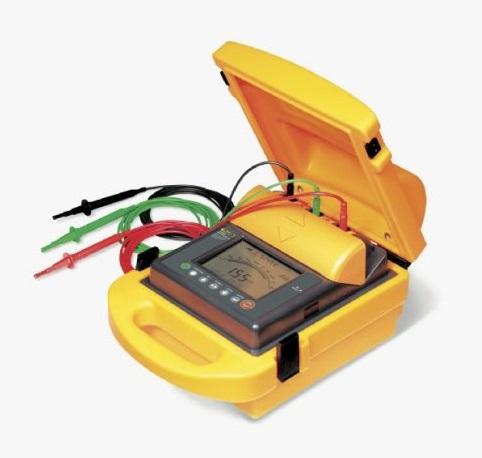

O megômetro, ou megger, é um aparelho utilizado para medir a resistência de isolamento, normalmente em motores e transformadores. Com o megômetro, é possível detectar uma fuga entre dois pontos de isolamento. O seu princípio de funcionamento consiste na geração e aplicação de uma tensão, que pode variar entre 500 e 15000 V, num equipamento, fazendo assim a leitura do fluxo de corrente entre duas partes do equipamento. Existem megômetros digitais e analógicos. Se não sabe como usar um megômetro, continue lendo este artigo de umComo.com.br.
Vai precisar de:
- Um megômetro analógico ou digital
- Chave de fenda
Passos a seguir:
A primeira coisa que deverá fazer antes de testar a resistência é desconectar a alimentação elétrica dos fios ou circuitos, para que não exista qualquer tensão presente. Qualquer fio a ser testado deve estar completamente desconectado em ambas as extremidades do circuito. Caso pretenda realizar o teste em um motor, também deve desligar todos os fios de alimentação do motor. Essa precaução é essencial para garantir a segurança durante o procedimento.
De seguida, conecte um dos bornes do megômetro ao quadro elétrico ou ao fio terra do sistema elétrico. Caso pretenda fazer o teste de resistência em motores, este cabo será ligado à estrutura de metal do motor. Isso garante que o circuito de teste esteja devidamente aterrado, reduzindo o risco de leituras imprecisas causadas por interferências externas.
Ligue o outro borne do megômetro à extremidade sem revestimento do fio de cobre ou a um dos terminais do motor. Lembre-se que a outra extremidade do fio a ser testado deverá estar ao ar livre ou coberta com fita isoladora. Esta configuração assegura que a corrente circule apenas pelo caminho desejado, permitindo uma medição precisa da resistência de isolamento.
Ligue o megômetro ou coloque a manivela manual a funcionar. Este teste pode demorar entre 2 a 5 segundos, para que dentro dos fios se gere a alta tensão necessária para a medição. Durante este tempo, é importante manter-se atento a qualquer sinal de superaquecimento ou faíscas, que podem indicar problemas de isolamento mais sérios.
E por fim, o megômetro dará a leitura da resistência de isolamento. Se o valor da leitura for inferior a 1,5 megaohms, poderá indicar a existência de algum problema nos fios ou no motor. Em contrapartida, se for uma leitura maior que 999 megaohms, significa que a resistência de isolamento está perfeita. Se obtiver uma leitura entre estes valores, normalmente também significará que não há nenhum problema. Contudo, é importante realizar testes periódicos para garantir que não ocorram deteriorações ao longo do tempo.
Factores que podem afetar a resistência de isolação:
- Umidade;
- Temperatura;
- Estado da superfície;
- Magnitude da tensão contínua de ensaio;
- Carga residual no enrolamento;
- Duração da aplicação da tensão contínua de ensaio.
Além desses fatores, a qualidade do material isolante utilizado nos fios e componentes também pode influenciar significativamente os resultados. Materiais de baixa qualidade podem apresentar maior degradação com o tempo, afetando a resistência de isolamento.
Se pretende ler mais artigos parecidos a Como usar um megômetro, recomendamos que entre na nossa categoria de Reparação e Manutenção do Carro.
Conselhos
- Use luvas isoladoras de borracha quando estiver conectando pontas de teste. Estas luvas são essenciais para proteger contra choques elétricos, especialmente em ambientes úmidos ou quando se trabalha com tensões mais altas.
- Evite segurar o megômetro nas mãos, a fim de minimizar a exposição pessoal aos efeitos de transientes. Posicionar o aparelho sobre uma superfície estável também ajuda a evitar leituras imprecisas causadas por movimentos involuntários.
